CODE-XPシリーズ IPコーデックXP-M100
高画質・低遅延映像をクラウド・多拠点へ長期安定伝送
特長
- 自社製H.264 対応映像符号化LSI を搭載
- 高画質・低ビットレート・低遅延※等
- 放送クオリティを実現
- H.264/AVC方式のエンコードまたはデコードに対応
- 1080i /1080p※に対応
- エンコード・デコード両対応
- エンコード、デコードの切り替えが可能
- 多様な入出力インターフェース
- 非圧縮映像/音声はSDI、HDMIに対応
- ストリームはIPに対応
- IP 伝送機能
- SRTに対応しIP回線でも高品質な映像伝送が可能
- 符号化したストリームの複数（2本）同時送信が可能
（ユニキャスト/マルチキャストの組み合わせ自由） - シームレスプロテクション※による冗長伝送が可能
- 1U ハーフラックサイズ
- ラックマウント金具により、1Uサイズへ最大2台まで搭載可能
- 堅牢設計で長時間の安定運用
- 24時間365日連続運用が可能
※は将来実装予定
ユースケース
- IPを用いた素材伝送
- お天気カメラ、災害カメラシステム
- クラウドへのアップロード（インジェスト）用
外観
前面／背面パネル

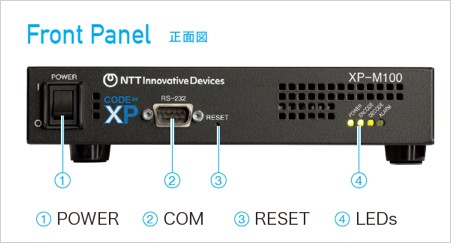

前面パネル XP-M100
- POWER
- COM
- RESET
- LEDs

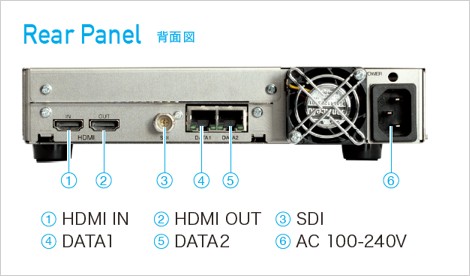

背面パネル XP-M100
- HDMI 入力
- HDMI 出力
- SDI
- DATA1
- DATA2
- AC 100-240V
仕様
| カテゴリ | 項目 | 詳細内容 |
|---|---|---|
| 映像仕様 | 入力 インターフェース |
SDI：BNC×1系統（0.8Vp-p 75Ω SMPTE ST 292、HDMI(HDCP非対応) ×1系統 |
| 映像符号化方式 | AVC/H.264：Profile：High、 Level：4.1/4.0 | |
| 映像フォーマット | AVC/H.264：1080i (1920/1440x1080) @ 59.94Hz, 50Hz | |
| 遅延モード | 標準遅延（800ms） | |
| テスト信号 | カラーバー信号 | |
| 音声仕様 | 音声入力/出力 | SDI エンベデッド音声： SMPTE ST 299、HDMI |
| 音声符号化方式 | MPEG-1 L2 2ch(Stereo) 最大2PES | |
| アンシラリ | アンシラリデータ | 非対応 |
| トランスポート ストリーム |
トランスポートストリーム | MPEG-2 TS（188バイト） |
| 出力/入力 インターフェース |
IP：100BASE-TX/1000BASE-T(RJ-45)×2系統 | |
| 最大TSレート | エンコーダ：50Mbps、デコーダ：80Mbps | |
| ネットワーク | IP伝送インターフェース | DATA1・DATA2 : 100BASE-TX/1000BASE-T（RJ-45）*制御ポートと兼用 |
| 伝送方式 | RTP/UDP/IP (SMPTE2022-2-2007, RFC2250, RFC3550, RFC1889 ) Unicast/Multicast、SRT | |
| ネットワーク機能 | IPv4：NTP , DHCP , Ping | |
| エラー訂正機能 | FEC( SMPTE2022-1-2007 / Pro-MPEG COP#3 R2 方式),SRT | |
| 暗号化 | SRT AES暗号化（AES-128, 192, 256） | |
| その他機能 | その他機能 | エンコード機能/デコード切替、プリセット機能 |
| 制御 | 制御 インターフェース |
Power ON/OFFキー、RESETボタン、 DATA1・DATA2：100BASE-TX/1000BASE-T（RJ-45）*データ伝送ポートと兼用 |
| 制御方式 | Web GUI | |
| 外形寸法 / 質量 | W：210(±1)×H：42(±1)×D：300(±1) mm (突起物含まず) / 2.5kg以下 | |
| 電源 | AC100V～240V、50/60Hz | |
| 消費電力 | 60W以下 | |
| 使用環境*1 | -10～50℃（低温起動除く*2 ）、20～90%（結露なきこと） | |
- ※1
- 防水、防塵、塩害等対策の施された装置ではありません。
よってこのような環境条件で使用された場合、著しく寿命が短くなる場合があり、通常の動作保障はできません。 - ※2
- 低温 = 0℃以下
オプション一覧
XP-M100
| 記号 | オプション一覧 | オプション品名 | 内容 |
|---|---|---|---|
| OP91 | ラックマウントキット | XP-x100_OP_RK | 1Uサイズラックへのマウントキット （1Uサイズへ1台および2台搭載対応可能） |
※ 必要なオプションについては弊社営業担当にご相談ください。
- 本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
- 当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
- 製品を輸出する場合には、日本国および関係国の輸出関連法を遵守してください。
- 記載されている各社名および各商品名は、各社の商標または登録商標です。
