商品特徴

  • 多彩なインターフェイスに対応
    • Ethernet 10MBase-T/100Base-T/1000Base-T/1000Base-X/10GbE/40GbE/100GbE
    • SDH OC3 STM1/OC12 STM4/OC48 STM16/OC192 STM64
    • FibreChannel 1GFC/2GFC/8GFC/10GFC/16GFC
    • Media over IP (SMPTE ST 2022-6/2110):HD-SDI/3G-SDI
  • 3種類のシャーシを用意
    • 2U タイプ:プラスレピータAccessシャーシCH20
    • 1U タイプ:プラスレピータAccessシャーシCH08
    • 棚置きタイプ:プラスレピータAccessシャーシCH02
      ※棚置きタイプは、学術情報ネットワークラック基準内で設置可能
  • WDMトランシーバも搭載可能にし、WDMフィルタカードとの組み合わせで、低価格なWDM回線を構築することも可能
    • 100GbE をファイバ1 芯で伝送することが可能で、さらに100GbE×4 チャネルのWDM 伝送を実現
    • 1G/10G/40G/100G 対応カードを同一シャーシに搭載可能で、WDM 伝送を実現
  • 大損失区間・長距離伝送が可能
    • ブースタ型光増幅器を組合せ10GbE をファイバ2 芯 許容損失:39dB / ファイバ1 芯 許容損失:37dBを実現し、さらにプリアンプ型光増幅器を組合わせることでファイバ1 芯 許容損失:40dB 以上を実現
    • 100GbE ファイバ2 芯 許容損失:28dB / ファイバ1 芯 許容損失:25dBを実現
  • RS232Cシリアルポート、telnetおよびGUI(Web)をサポート
  • プラスレピータAccess1000アドバンスは、802.3ah OAM によるインバンドでの設定や監視も可能
  • 保守サービスとして、オンサイト保守サービス、先出しセンドバック保守サービス、センドバック保守サービスを提供
  • 多彩なインターフェイスに対応
    • Ethernet 10MBase-T/100Base-T/1000Base-T/1000Base-X/10GbE/40GbE/100GbE
    • SDH OC3 STM1/OC12 STM4/OC48 STM16/OC192 STM64
    • FibreChannel 1GFC/2GFC/8GFC/10GFC/16GFC
    • Media over IP (SMPTE ST 2022-6/2110):HD-SDI/3G-SDI
  • 3種類のシャーシを用意
    • 2U タイプ:プラスレピータAccessシャーシCH20
    • 1U タイプ:プラスレピータAccessシャーシCH08
    • 棚置きタイプ:プラスレピータAccessシャーシCH02
      ※棚置きタイプは、学術情報ネットワークラック基準内で設置可能
  • WDMトランシーバも搭載可能にし、WDMフィルタカードとの組み合わせで、低価格なWDM回線を構築することも可能
    • 100GbE をファイバ1 芯で伝送することが可能で、さらに100GbE×4 チャネルのWDM 伝送を実現
    • 1G/10G/40G/100G 対応カードを同一シャーシに搭載可能で、WDM 伝送を実現
  • 大損失区間・長距離伝送が可能
    • ブースタ型光増幅器を組合せ10GbE をファイバ2 芯 許容損失:39dB / ファイバ1 芯 許容損失:37dBを実現し、さらにプリアンプ型光増幅器を組合わせることでファイバ1 芯 許容損失:40dB 以上を実現
    • 100GbE ファイバ2 芯 許容損失:28dB / ファイバ1 芯 許容損失:25dBを実現
  • RS232Cシリアルポート、telnetおよびGUI(Web)をサポート
  • プラスレピータAccess1000アドバンスは、802.3ah OAM によるインバンドでの設定や監視も可能
  • 保守サービスとして、オンサイト保守サービス、先出しセンドバック保守サービス、センドバック保守サービスを提供

ページの先頭へ

主な機能

プラスレピータアクセスシリーズは、イーサネット信号・SONET/SDH 信号・ファイバチャネル・映像信号などの伝送に対応しています。

新製品 100G対応表はこちら

対応プロトコル プラスレピータ
アクセス
1000 アドバンス
プラスレピータ
アクセス
MG
プラスレピータ
アクセス
XG
プラスレピータ
アクセス
XG2
10Base-T
100Base-TX
100Base-FX
1000Base-T
1000Base-X
10GBase-R
40GBase-R4     ● (4枚使用) ● (2枚使用)
1G Fibre Channel
2G Fibre Channel
4G Fibre Channel
8G Fibre Channel
10G Fibre Channel
16G Fibre Channel
OC3/STM1
(155.52Mbps)

OC12/STM4
(622.08Mbps)

OC48/STM16
(2.48832Gbps)

OC192/STM64
(9.95328Gbs)

HD-SDI/3G-SDI/
12G-SDI
      ● SMPTE ST 2110
※12G-SDIは今後対応予定

ページの先頭へ

ラインナップ

プラスレピータアクセス
100Gカード

製品写真「プラスレピータアクセス1000アドバンス」

  • 40GbE および100GbE のマルチプロトコル対応カード
  • QSFP28 モジュールを搭載するポートを2 ポート装備
  • FEC 機能 ON/OFF に対応
  • 3R 中継機能
  • 100GBase-SR4/LR4/ER4/ZR4/AOC などさまざまなIF に対応
  • PAM4 DWDM モジュールを利用することでDWDM 伝送に対応
  • シャーシCH20:10 枚、シャーシCH08:7 枚、シャーシCH02:1 枚を搭載が可能な超小型の100G メディアコンバータ
  • 1000 アドバンス/MG/XG/XG2 カードなどとシャーシへの混載が可能で柔軟なNW 接続が可能
  • 既存シャーシのF/W を更新することで利用が可能

プラスレピータアクセス
1000アドバンス

製品写真「プラスレピータアクセス1000アドバンス」

  • 10/100/1000M対応の単体メディアコンバータ
  • SFPスロットを2個搭載し、回線冗長/2拠点分散、中継が可能
  • Ether OAMによるインバンド監視が可能
  • ファイバー1芯で最大37dB/ファイバ2芯で最大41dBまで対応
  • GUI機能
  • 電源二重化対応
  • 単体メディアコンバータでSNMPによる監視が可能
  • コンソールポート有
  • 100Base-FX モードにより、100MのSFPを利用可能
  • ジャンボフレーム 10K対応
  • Ether OAM利用時でもLACPの利用が可能
  • MACアドレス学習機能 有・無の設定が可能

プラスレピータアクセス
1000アドバンスカード

製品写真「プラスレピータアクセス1000アドバンスカード」

  • 10/100/1000M対応のメディアコンバータカード
  • SFPスロットを2個搭載し、回線冗長/2拠点分散、中継が可能
  • Ether OAMによるインバンド監視が可能
  • ファイバー1芯で最大37dB/ファイバ2芯で最大41dBまで対応
  • 100Base-FXモードにより、100MのSFPを利用可能
  • ジャンボフレーム 10K対応
  • 最大収容回線数
    プラスレピータアクセスシャーシCH20:38回線
    プラスレピータアクセスシャーシCH08:14回線
  • MACアドレス学習機能 有・無の設定が可能

プラスレピータアクセス
シャーシ

製品写真「プラスレピータアクセスシャーシ」

  • プラスレピータアクセスシャーシCH20:2Uサイズに最大20枚のモジュールを搭載可能
  • プラスレピータアクセスシャーシCH08:1Uサイズに最大8枚のモジュールを搭載可能
  • プラスレピータアクセスシャーシCH02:NMCカードとラインカード1枚搭載可能な小型シャーシ
  • CWDM/DWDMフィルタと組合せWDM伝送が可能
  • 電源二重化に対応し、HotSwapで交換可能
  • FANモジュールも、HotSwapで交換可能(CH20、CH08)
  • 接点監視が可能(CH20、CH08)
  • 最大9台のシャーシを一括監視が可能(CH20)
  • アクセス1000アドバンスカード/アクセスMGカード/アクセスXG/アクセスXG2/アクセスBAMPカードが混載可能
    ※ プラスレピータアクセスシャーシCH20は、電源容量による制限があります。
  • アクセス1000 アドバンスカードは、Ether OAMによるインバンド監視が可能
  • SNMPによる監視が可能
  • GUI機能
  • コンソールポート有

プラスレピータアクセス
MGカード

製品写真「プラスレピータアクセスMGカード」

  • OC1~OC48、100Base-FX、1000Base-X、1GFCのマルチプロトコル対応力一ド
  • SFPを3ポート装備し、リピータ/回線冗長の構成が可能
  • 3R中継機能
  • ループバック機能

プラスレピータアクセス
XG2カード

製品写真「プラスレピータアクセスXG2カード」

  • 600M~16Gまでのマルチプロトコル対応カード
  • SFP+を4ポート装備し、2チャネルメディアコンバータ/プロテクション機能を実現
  • XG2カード2枚を組み合わせて10GbE×4および40GbEの伝送に対応
  • 光ファイバ増幅器(プラスレピータアクセスBAMPカード)と組合せることで最大39dBの許容損失
  • 3R中継機能
  • CバンドフルチューナブルSFP+を搭載することでITU.T 20~61チャネルの42波長に任意に設定が可能
  • Passive以外のDACおよびAOCケーブルに対応
  • 映像信号に対応し、HD-SDI/3G-SDI/12G-SDI に対応
    ※12G-SDI は今後対応予定
  • モバイルフロントホール:CPRIおよびOBSAIに対応
  • シャーシCH20:19枚(最大38チャネル)
  • シャーシCH08:7枚搭載可能(最大14チャネル)
  • シャーシCH02:1枚搭載可能(最大2チャネル)
  • CATV HOG伝送装置に最適

プラスレピータアクセス
BAMPカード

製品写真「プラスレピータアクセスBAMPカード」

  • ブースタアンプタイプのEDFA
  • 入力範囲 -10~0dBm 最大出力パワー +15dBm
  • 0.1dBm刻みでゲインコントロールが可能
  • XGカードおよびXG2カードと組み合わせて、BAMPカードの光出力をコントロール可能
  • DWDM4波増幅に対応し10GbE×4チャネルおよび40GbEの光増幅器として利用可能

プラスレピータアクセス
XGカード

製品写真「プラスレピータアクセスXGカード」

  • 10GbE、OC192、8G/10GFibre Channelのマルチプロトコル対応カード
  • SFP+を1ポート、XFPを2ポート装備し、リピータ/回線冗長の構成が可能
  • プラスレピータアクセスシャーシCH08とフィルタ力一ドの組合せ、10G×4ChのWDM伝送が可能
  • 3R中継機能
  • 光ファイバ増幅器(プラスレピータアクセスBAMPカード)と組合せることで最大39dBの許容損失
  • ループバック機能
  • BERT試験機能
  • CバンドフルチューナブルXFPを搭載することでITU.T 20~61チャネルの42波長に任意に設定が可能

プラスレピータアクセス
フィルターシリーズ

製品写真「プラスレピータアクセスフィルターシリーズ」

  • プラスレピータアクセスCWDM8-MUX/DEMUXカード
    • 1470/1490/1510/1530/1550/1570/1590/1610nmの8波CWDMフィルタカード
    • ファイバ1芯8波CWDM伝送に対応
    • コンビネーションロス 3dB
  • プラスレピータアクセスCWDM16-MUX/DEMUXカード
    • 1270/1290/1310/1330/1350/1370/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610nmの16波CWDMフィルタカード
    • ファイバ1芯16波CWDM伝送に対応
    • コンビネーションロス 4.5dB
  • プラスレピータアクセスDWDM-D30(50)-MUX/DEMUXカード
    • ファイバ1芯8波DWDM伝送に対応
    • コンビネーションロス 4.5dB
    • プラスレピータBAMPカードと組合せて、10G×4チャネルおよび40GbEの大損失区間を接続可能

ページの先頭へ

光モジュール
ラインナップ

100M SFP ラインナップ

製品写真「100M 1芯双方向対応SFP」

100M 1芯双方向対応SFP

短距離タイプ 19dB/20km

  • ファイバ種:SMF
  • 伝送距離:20km(SMF伝送時)
  • 送受信レベル:TX -14dBm RX -33dBm
  • 許容損失:19dB
  • 光送信波長:A:1310nm / B:1550nm

中距離タイプ 31dB/120km

  • ファイバ種:SMF
  • 伝送距離:120km(SMF伝送時)
  • 送受信レベル:TX -3dBm RX -34dBm
  • 許容損失:31dB
  • 光送信波長:A:1310nm / B:1550nm

長距離タイプ 46dB/200km

  • ファイバ種:SMF/DSF
  • 伝送距離:200km(SMF伝送時)
  • 送受信レベル:TX +1dBm RX -45dBm
  • 許容損失:46dB
  • 光送信波長:A:1510nm / B:1590nm

1G SFPラインナップ

製品写真「1000Base-SX対応SFP」

1000Base-SX対応SFP

  • ファイバ種:MMF
  • 伝送距離:550m
  • 光波長:850nm

製品写真「1000Base-LX対応SFP」

1000Base-LX対応SFP

  • ファイバ種:SMF
  • 伝送距離:10km
  • 光波長:1310nm

製品写真「1000Base-ZX対応SFP(CWDM波長対応SFP)」

1000Base-ZX対応SFP(CWDM波長対応SFP)

短距離タイプ 19dB/50km

  • ファイバ種:SMF/DSF
  • 伝送距離:50km(SMF伝送時)
  • 送受信レベル:TX -5dBm RX -24dBm
  • 許容損失:19dB
  • 光波長:CWDM 16波波長対応

中距離タイプ 32dB/120km

  • ファイバ種:SMF/DSF
  • 伝送距離:120km(SMF伝送時)
  • 送受信レベル:TX 0dBm RX -32dBm
  • 許容損失:32dB
  • 光波長:CWDM 16波波長対応

長距離タイプ 41dB/160km

  • ファイバ種:SMF/DSF
  • 伝送距離:160km(SMF伝送時)
  • 送受信レベル:TX +5dBm RX -36dBm
  • 許容損失:41dB
  • 光波長:CWDM 16波波長対応

製品写真「1000Base-ZX対応SFP(DWDM波長対応SFP)」

1000Base-ZX対応SFP(DWDM波長対応SFP)

長距離タイプ 31dB/160km

  • ファイバ種:SMF/DSF
  • 伝送距離:160km(SMF伝送時)
  • 送受信レベル:TX +3dBm RX -28dBm
  • 許容損失:31dB
  • 光波長:ITU.T17~61の45波長から選択、195.9THz~192.0THz
    100GHz間隔の40波から選択

製品写真「1芯双方向対応SFP」

1芯双方向対応SFP

超短距離タイプ 11dB/10km

  • ファイバ種:SMF
  • 送受信レベル:TX -9dBm RX -20dBm
  • 光送信波長:A:1310nm / B:1490nm

短距離タイプ 20dB/40km

  • ファイバ種:SMF
  • 送受信レベル:TX -3dBm RX -23dBm
  • 光送信波長:A:1310nm / B:1490nm

中距離タイプ 24dB/80km

  • ファイバ種:SMF/DSF
  • 送受信レベル:TX -2dBm RX -26dBm
  • 光送信波長:A:1510nm / B:1590nm

長距離タイプ 31dB/120km

  • ファイバ種:SMF/DSF
  • 送受信レベル:TX -2dBm RX -33dBm
  • 送信波長:A:1510nm / B:1590nm

超長距離タイプ 37dB/160km

  • ファイバ種:SMF/DSF
  • 送受信レベル:TX +3dBm RX -34dBm
  • 光送信波長:A:1510nm / B:1590nm

10G SFP+ラインナップ

製品写真「10GBase-SR対応SFP+」

10GBase-SR対応SFP+

  • ファイバ種:MMF
  • 伝送距離:300m
  • 光波長:850nm

製品写真「10GBase-LR対応SFP+」

10GBase-LR対応SFP+

  • ファイバ種:SMF
  • 伝送距離:10km
  • 光波長:1310nm

製品写真「10G 1芯双方向対応SFP+」

10G 1芯双方向対応SFP+

16dB/40kmタイプ

  • ファイバ種:SMF
  • 伝送距離:40km
  • 送受信レベル:TX +1dBm RX -15dBm
  • 許容損失:16dB
  • 光波長:A:1270nm / B:1330nm

※コネクタは、LCコネクタ

製品写真「10G 1芯双方向対応SFP+」

23dB/60kmタイプ

  • ファイバ種:SMF
  • 伝送距離:60km
  • 送受信レベル:TX +3dBm RX -20dBm
  • 許容損失:23dB
  • 光波長:A:1270nm / B:1330nm

※コネクタは、LCコネクタ

製品写真「10GBase-ZR対応SFP+(CWDM波長対応SFP+)」

10GBase-ZR対応SFP+(CWDM波長対応SFP+)

23dB/70kmタイプ

  • ファイバ種:SMF/DSF
  • 伝送距離:70km(SMF伝送時)
  • 送受信レベル:TX 0dBm RX -23dBm
  • 許容損失:23dB
  • 光波長:1470/1490/1510/1530/1550nm

20dB/70kmタイプ

  • ファイバ種:SMF/DSM
  • 伝送距離:70km(SMF伝送時)
  • 送受信レベル:TX -1dBm RX -21dBm
  • 許容損失:20dB
  • 光波長:1570/1590/1610nm

製品写真「10GZR対応SFP+(DWDM波長対応SFP+)」

10GZR対応SFP+(DWDM波長対応SFP+)

23dB/80kmタイプ

  • ファイバ種:SMF/DSF
  • 送受信レベル:TX -1dBm RX -24dBm
  • 許容損失:23dB
  • 光波長:ITU.T17~61の45波長から選択

10G XFPラインナップ

製品写真「10GBase-SR対応XFP」

10GBase-SR対応XFP

  • ファイバ種:MMF
  • 伝送距離:300m
  • 光波長:850nm帯

製品写真「10GBase-LR対応XFP」

10GBase-LR対応XFP

  • ファイバ種:SMF
  • 伝送距離:10km
  • 光波長:1310nm帯

製品写真「10GBase-ER対応XFP」

10GBase-ER対応XFP

  • ファイバ種:SMF/DSF
  • 伝送距離:70km(SMF伝送時)
  • 送受信レベル:TX -1dBm RX -16dBm
  • 許容損失:15dB
  • 光波長:1550帯

製品写真「10GBase-ZR 波長チューニング」

10GBase-ZR 波長チューニング

27dB/80kmタイプ

  • ファイバ種:SMF/DSF
  • 送受信レベル:TX +3dBm RX -24dBm
  • 許容損失:27dB
  • 光送信波長:ITU.T20~61に設定可能

製品写真「10GBase-ZR 対応XFP(CWDM波長対応XFP)」

10GBase-ZR 対応XFP(CWDM波長対応XFP)

24dB/70kmタイプ

  • ファイバ種:SMF/DSF
  • 伝送距離:70km(SMF伝送時)
  • 送受信レベル:TX +1dBm RX -23dBm
  • 許容損失:24dB
  • 光波長:1470/1490/1510/1530/1550nm

21dB/70kmタイプ

  • ファイバ種:SMF/DSF
  • 伝送距離:70km(SMF伝送時)
  • 送受信レベル:TX 0dBm RX -21dBm
  • 許容損失:21dB
  • 光波長:1570/1590/1610nm

映像信号対応SFP

製品写真「映像信号対応SFP」

映像信号対応SFP

  • HD-SDI/3G-SDI
  • SMPTE ST 2022-6対応

※ その他の光モジュールのご提供も可能ですのでお問い合わせください。

ページの先頭へ

利用シーン

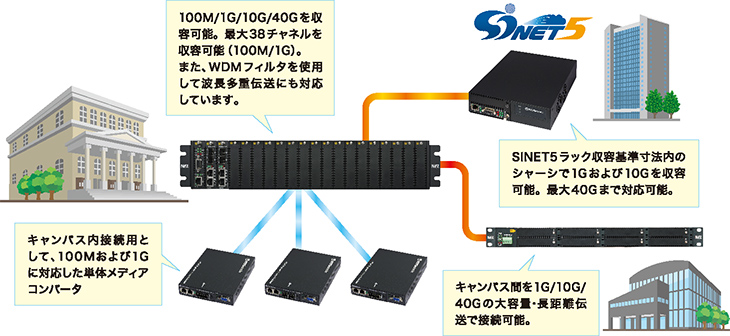

大学キャンパス間および
SINET5 接続導入事例

プラスレピータアクセスシャーシCH20は、100M/1G/10G/40Gを収容可能。最大38チャネルを収容可能(100M/1G)。また、WDMフィルタを使用して波長多重伝送にも対応しています。プラスレピータアクセスシャーシCH02は、SINET5ラック収容基準寸法内のシャーシで1Gおよび10Gを収容可能。最大40Gまで対応可能です。プラスレピータアクセスシャーシCH08は、キャンパス間を1G/10G/40Gの大容量・長距離伝送で接続できます。そのほか、キャンパス内接続用として、100Mおよび1Gに対応した単体メディアコンバータをご用意しています。

大学キャンパス内およびキャンパス間の接続や学術情報ネットワークのアクセスポイントとの接続で多数の採用実績があります。SINET5接続では、収容ラック基準内で1Gおよび10Gの接続が可能で、最大40Gの大容量接続にも対応しています。キャンパス内接続用として、100Mおよび1Gに対応した単体メディアコンバータをご用意しています。

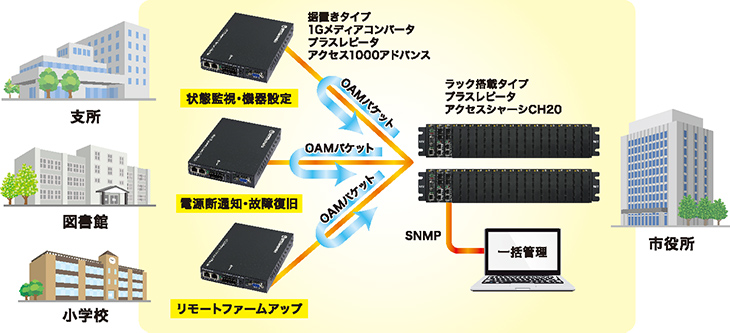

自治体NW導入事例

行政ネットワークとして、ラック搭載タイプのプラスレピータアクセスシャーシCH20を市役所などに設置し、据置きタイプの1Gメディアコンバータプラスレピータアクセス1000アドバンスを支所や図書館、小学校に設置した接続で利用されています。SNMPを利用した一括管理が可能です。802.3ah EtherOAM機能により、状態監視・機器設定や電源断通知・故障復旧、リモートファームアップが可能で運用をサポートします。

行政ネットワークとして、情報スーパーハイウェイの基幹網やアクセスポイントの接続で利用されています。公共施設・小中学校等の接続で最大100拠点以上を100Mおよび1Gで接続されています。2Uで最大38回線する省スペース化と最大9台のシャーシを一括管理できる機能を有しています。802.3ah EtherOAM機能で、インバンド監視・リモート機器設定・電源断通知が可能で運用をサポートします。

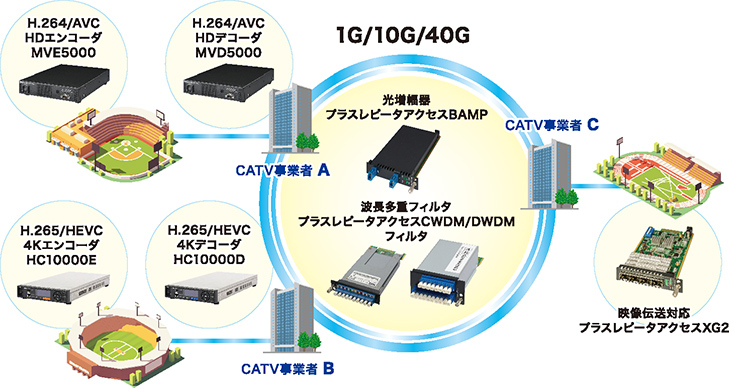

ATV事業者 拠点間および
素材共有ネットワーク

放送事業者間で、スポーツなどのイベント映像のライブ中継や蓄積コンテンツを交換するネットワークに採用されています。10G・40Gのネットワーク構築が可能で、将来的な4K・8K映像の伝送にも対応できます。映像伝送に対応したプラスレピータアクセスXG2だけでなく、H.264/AVC HD エンコーダ/デコーダ、H.265/HEVC 4Kエンコーダ/デコーダについても弊社製品をご提供可能です。

国民体育大会や野球・サッカー・お祭りのライブ中継や蓄積コンテンツを交換するネットワークに多く採用されております。コーデックを利用したIP伝送や映像伝送にも対応しています。将来的な4K・8K映像の伝送による10G・40Gのネットワーク構築が可能です。2K/4Kコーデックも弊社製品をご提供可能です。

ページの先頭へ

正面背面図

プラスレピータアクセス1000アドバンス

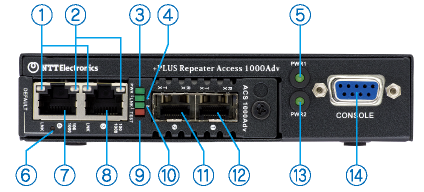

[正面]製品「プラスレピータアクセス1000アドバンス」の正面写真

  1. リンクアップLED
  2. リンクスピードLED
  3. PWRLED
  4. SFP1リンクLED
  5. 電源1 LED
  1. リセットボタン
  2. ポート4(UTP2)
  3. ポート3(UTP1)
  4. テストLED
  5. SFP2リンクLED
  1. ポート2(SFP2)
  2. ポート1(SFP1)
  3. 電源2 LED
  4. コンソールポート

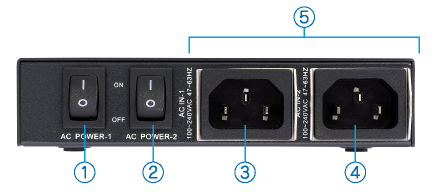

[背面]製品「プラスレピータアクセス1000アドバンス」の背面写真

  1. AC電源スイッチ1
  2. AC電源スイッチ2
  3. ACインレット1
  4. ACインレット2
  5. ACケーブルロッカー

プラスレピータアクセスシャーシ CH20

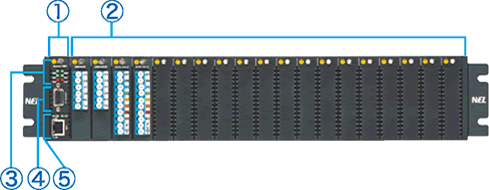

[正面]製品「プラスレピータアクセスシャーシ CH20」の正面写真

  1. アクセスNMC
  2. プラスレピータアクセスカード
  3. LED
  4. コンソールポート
  5. LANポート

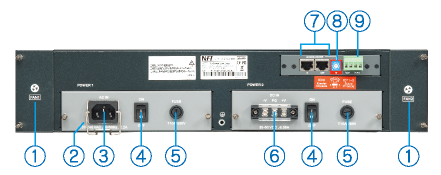

[背面]製品「プラスレピータアクセスシャーシ CH20(AC-AC)」の背面写真

  1. ファン
  2. ACケーブルロッカー
  3. ACインレット
  4. AC電源スイッチ
  5. ヒューズボックス
  1. DC電源ターミナル
  2. シャーシのカスケード接続用コネクタ
  3. シャーシのカスケード接続用ID
  4. アラーム接点端子

プラスレピータアクセスシャーシ CH08

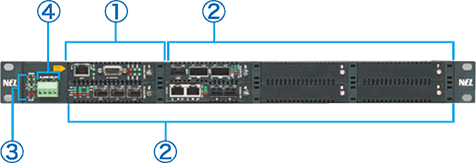

[正面]製品「プラスレピータアクセスシャーシ CH08」の正面写真

  1. アクセスNMC
  2. プラスレピータアクセスカード
  3. LED
  4. アラーム接点端子

[背面]製品「プラスレピータアクセスシャーシ CH08(AC-AC)」の背面写真

  1. ファン
  2. ACインレット
  3. DCコネクタ

プラスレピータアクセスシャーシ CH02

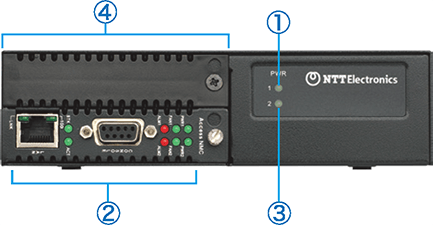

[正面]製品「プラスレピータアクセスシャーシ CH02」の正面写真

  1. 電源1 LED
  2. アクセスNMC
  3. 電源2 LED
  4. プラスレピータアクセスカード

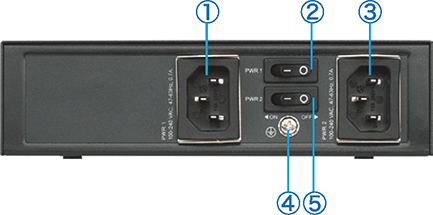

[背面]製品「プラスレピータアクセスシャーシ CH02」の背面写真

  1. ACインレット1
  2. AC電源スイッチ1
  3. ACインレット2
  4. アース端子
  5. AC電源スイッチ2
