MPEG-2 HDTV 4:2:2 コーデックLSI
VASAplus
4:2:2フォーマットに対応し、放送用途で使える最高クラスの画質を低消費電力で実現する、メモリ内蔵のMPEG-2 HDTV シングルチップ エンコーダ/デコーダLSIです。
日本を始め世界中の放送市場で多数採用されているMPEG-2 HDTV シングルチップ エンコーダLSI/デコーダLSI「VASAシリーズ」と同レベルの高画質を、VASAシリーズの約6分の1の消費電力（HDTVエンコード時約1W）で実現し、新たにMXFフォーマットへ対応、価格も抑えているのが特長です。
製品に関するお問い合わせ
製品カタログダウンロード主な特長
- 4:2:2 フォーマット HDTV ビデオコーデック
- Video最大ビットレート：120Mbps
- 高画質：画質向上機能搭載
（シーンチェンジ検出機能、広域探索機能、低ビットレート時画質向上処理） - 低遅延:3フレーム遅延（NTSC 100msコーデック遅延）
- MXFフォーマット対応
- KLV、Index、Meta Data、etc.
- コンパクトな実装設計が可能
- 低消費電力：メモリ内蔵でHDTVエンコード時1W
- Mobile DDR メモリ内蔵（64bit Mobile DDR×2）
アプリケーション
- 館内デジタル共聴システム
- HDV編集機
- ワイヤレスTV
- テレビ電話
- ホームサーバーシステム
- ビデオキャプチャーカード
- AVパソコン
- ハードディスク内蔵レコーダ

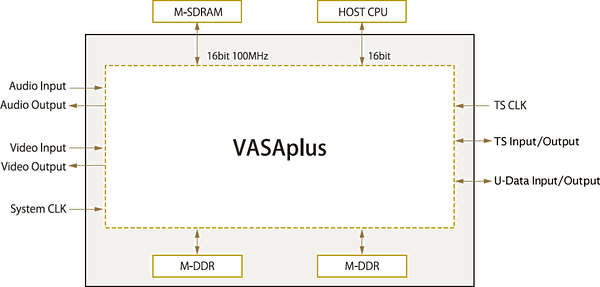

ブロック図
パッケージ
Top View
Bottom View

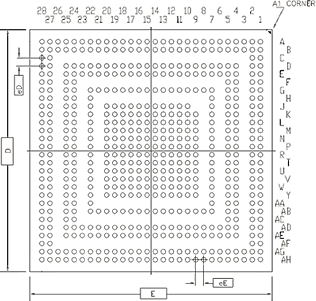

Symbol Comm Dimensions
| Package | SNW LFBGA | ||
|---|---|---|---|
| Body Size | X | E | 15.000 |
| Y | D | 15.000 | |
| Ball Pitch | X | eE | 0.500 |
| Y | eD | 0.500 | |
仕様
入出力インターフェイス
| Video I/O IF | 8bit パラレル×2 (YC separation) |
|---|---|
| Audio I/O IF | I2S シリアル×2 (ステレオ 2ch)×2 |
| Stream IF | 8bit パラレル |
| Host CPU IF | 16bit パラレル |
LSI 仕様
| 消費電力 | 1W |
|---|---|
| 供給電圧 | ASICcore・DDR I/O : 1.2V、DDRcore : 1.8V ASIC I/O : (1.8V、2.5V、3.3V) |
| 動作周波数 | Max. 200MHz |
| 動作温度 | Ta = 0～80℃ |
| パッケージ | LFBGA type SiP（ASIC＋Mobile DDR×2 embedded） 15mm×15mm 571pin 0.5mmピッチ |
| 外付メモリ | M-SDRAM 16bit×4Mbit |
エンコード仕様
| 圧縮方式 | MPEG-2 | ||
|---|---|---|---|
| プロファイルレベル | MP@HL、MP@ML、422P@HL、422P@ML、MP@H-14L | ||
| ビデオフォーマット | 1080/60i、1080/50i、480/60i、576/50i、720/60p、720/50p、1080/24p | ||
| 水平解像度 | 1080i/p : 1920、1440; 480/576i : 720、544; 720p : 1280、720 | ||
| クロマレベル | 4:2:0 / 4:2:2 | ||
| 解像度変換 | 水平 3/4 サブサンプリング（1920 to 1440、720 to 544、1280 to 960） | ||
| I ピクチャー 周期 | 任意 | ||
| B ピクチャー 挿入 | 0、1、2 | ||
| ビットレートコントロール | CBR | ||
| 符号化前処理機能 | シーンチェンジ検出、エッジ検出、その他 | ||
| ビットレート | 最大 120Mbps | ||
| 音声圧縮方式 | LPCM（MXF/4ch）、MPEG1/Layer Ⅱ（TS/2ch） | ||
| サンプリングクロック | 48KHz | ||
| 多重方式 (MUX) | MXF、HDV、MPEG-2 TS/PES | ||
デコード仕様
| 圧縮方式 | MPEG-2 | |
|---|---|---|
| プロファイルレベル | MP@HL、MP@ML、422P@HL、422P@ML、MP@H-14L | |
| ビデオフォーマット | 1080/60i、1080/50i、480/60i、576/50i、720/60p、720/50p、1080/24p | |
| 水平解像度 | 1080i/p : 1920、1440; 480/576i : 720、544; 720p : 1280、720 | |
| クロマレベル | 4:2:0 / 4:2:2 | |
| 解像度変換 | 水平解像度 4/3 アップサンプリング(1440 to 1920、544 to 720、960 to 1280) | |
| ビットレート | 最大 120Mbps | |
| 音声圧縮方式 | LPCM（MXF/4ch）、MPEG1/Layer Ⅱ（TS/2ch） | |
| サンプリングクロック | 48KHz | |
| DEMUX 方式 | MXF、HDV、MPEG-2 TS/PES | |
