光モニタ用部品
32ch集積TAP-PD
TAP-PDが組み込まれたファイバアレイアセンブリです。多チャンネル光通信装置にパワーモニタ機能を簡易に付与することができます。
製品に関するお問い合わせ特長
- 最大32chに対応した小型パワーモニタアレイ
- 通信用波長帯（C帯）全域で均一なパワーモニタ性能
- 多数のフィールド導入実績あり

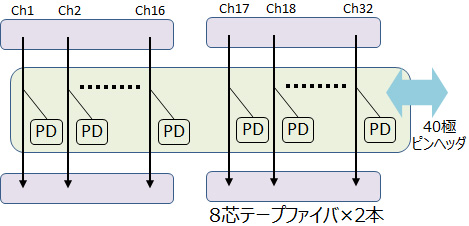

ブロック図
主な仕様
- 電気側IF：LSHM-120-02.5-L-DV-A-N-K-TR [samtec製ピンヘッダ]
- 光側IF：8芯テープファイバ（入出力各4本）
- 基板サイズ：50mm×46mm×0.8mm（突起部除く）
- テープファイバ長：要相談
| Parameter | Value | Comment |
|---|---|---|
| Operation Temperature range | -5 to 75 degC | |
| Operation wavelength | C-band | |
| PD responsivity | 20-40 mA/W | -5 bias |
| Insertion Loss | 0.8 dB | At 1550nm |
| Wavelength Dependent Loss | 0.1 dB | |
| Polarization Dependent Loss | 0.1 dB | At 1550nm |
| Temperature Dependent Loss | 0.2 dB | At 1550nm |
| Total Crosstalk | 31 dB | |
| PD Dark Current | 10 nA | At 75 degC、-5bias |
