アナログASIC設計サービス

超高速(10GHz超)デバイス向けのカスタムアナログASICを設計・試作します。
お客様のデバイスに最適なASICを実現し、汎用ICでは対応できない超小型パッケージ・モジュールなどを試作段階から実現し、お客様の開発を支援します。

特長

  • 10GHz超のアナログ回路設計

    10GHz以上の超高速なアナログデバイス用ドライバ・フロントエンド回路を設計いたします。汎用的なアナログICでは対応できないカスタムデバイスに対応いたします。

  • 先端アナログテクノロジへの対応

    28nm-CMOS、90nm-BiCMOSなどの高速アナログ向けのテクノロジで設計いたします。

  • 電磁界解析の活用によるターゲット性能の早期実現

    超高速回路に欠かせないインダクタなどのパッシブデバイスや、レイアウトに起因する寄生容量・インダクタンスなどを電磁界解析を用いて導出し、設計精度を高めています。

ページの先頭へ ▲

サービス詳細

概要

お客様のデバイスに最適なアナログASICをいち早く設計するサービスです。超小型パッケージなどの、実装構造含めたパッケージレベルのASICをご提案・設計も可能です。汎用ICでは実現できないような高速・小型のパッケージ・モジュールを試作段階から実現し、お客様のビジネスを加速します。

得意分野

  • 10GHz以上の超高速アナログ回路（デバイスドライバ、アナログフロントエンド、SerDes、PLL、発信器など）
  • 超高速アナログ回路に最適なテクノロジ（TSMC 28nm-CMOS、GF BiCMOS）
  • 設計した電子回路を含むパッケージ・モジュール（パッケージ回路SI/PI設計、実装構造設計、冷却・放熱設計）
  • アナログ回路制御用のIF回路（SPI、I2C、JTAGなど）、制御回路、DAC/ADC
  • 電磁界解析を活用したインダクタ設計、高速配線レイアウト
モジュール基盤の写真
設計した電子回路を含む
小型光トランシーバのパッケージ
インダクタのイメージ

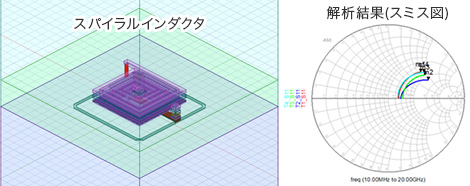

電磁界解析を活用したインダクタ設計

ページの先頭へ ▲

適用例

製品写真「光デバイスドライバ」
光デバイスドライバ/TIA
製品写真「超小型光トランシーバ」
超小型光トランシーバ

ページの先頭へ ▲

エンジニアの声

光トランシーバ向けASIC開発

光トランシーバ向けの超高速のアナログ回路の開発では、デバイスとの協調設計が性能実現に重要ですので、お客様との定例打ち合わせなどで緊密に連携し、仕様のすり合わせをしながら設計を進めています。
