高速ボード設計サービス
長年培った設計ノウハウにより高速伝送ボードを一発完動
特長
-
一貫受託
設計から製造・評価までワンストップで提供 -
高精度設計
シミュレーションと実機評価を組み合わせ、一発完動 -
最先端対応
112G PAM4など最新伝送規格に対応する評価技術を保有
サービス詳細
背景
AIの進展により通信需要は急増し、ネットワークは大容量化、エッジデバイスはGHzオーダの高速伝送が求められています。高速化と低電圧化でノイズ許容マージンは減少し、ビアスタブやノイズ対策を考慮した高度な基板設計が不可欠です。
サービス内容
お客様の要求仕様に基づき、基板の設計・製造を受託します。- 対応範囲：仕様設計から回路・FPGA・ファーム・アートワーク・構造・放熱設計まで、上流から下流工程に対応。一部プロセスのみの受託も可能。
- 強み：3次元電磁界解析や電源ノイズ解析などのシミュレーションを活用し、高品質な高速伝送路を設計。
- 評価対応：高速伝送評価に必要な設備を保有し、実機評価も受託可能。

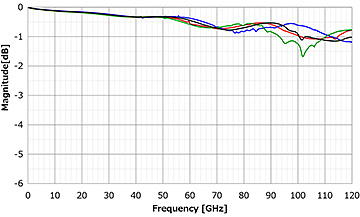

56Gbaud PAM4伝送線路Sパラメータ解析例
エンジニアの声
富岳
スーパーコンピュータ「富岳」の高速インターフェースの設計を担当しました。28Gbpsのボード間伝送（ケーブル伝送、バックパネル伝送）を実現させるべく、モデリング、シミュレーション、実機評価において持ち得る最高の技術をつぎ込みました。高速伝送に関する部分は弊社の貢献が大きいと自負しております。
お客様の声
産業機器メーカー様
弊社の要求が厳しい中、事前のシミュレーションを非常にしっかりやっていただき、高速インタフェースボードを品質・納期を遵守して守っていただきました。また、追加の調査依頼にも迅速に精度良く対応していただきました。
映像機器メーカー様
高速インターフェイス対応ということで、設計を委託しましたが、非常にできが良く、社内でも高評価でした。今後もパートナーとして期待いたします。
