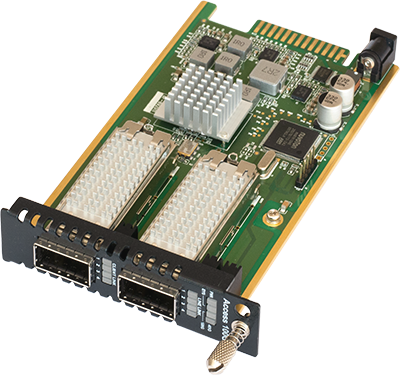

プラスレピータアクセス100Gカードは、アクセスネットワークで想定される接続距離20ｋｍから40ｋｍをターゲットとして、必要な長距離対応のQSFP28を採用し、低価格を実現しました。

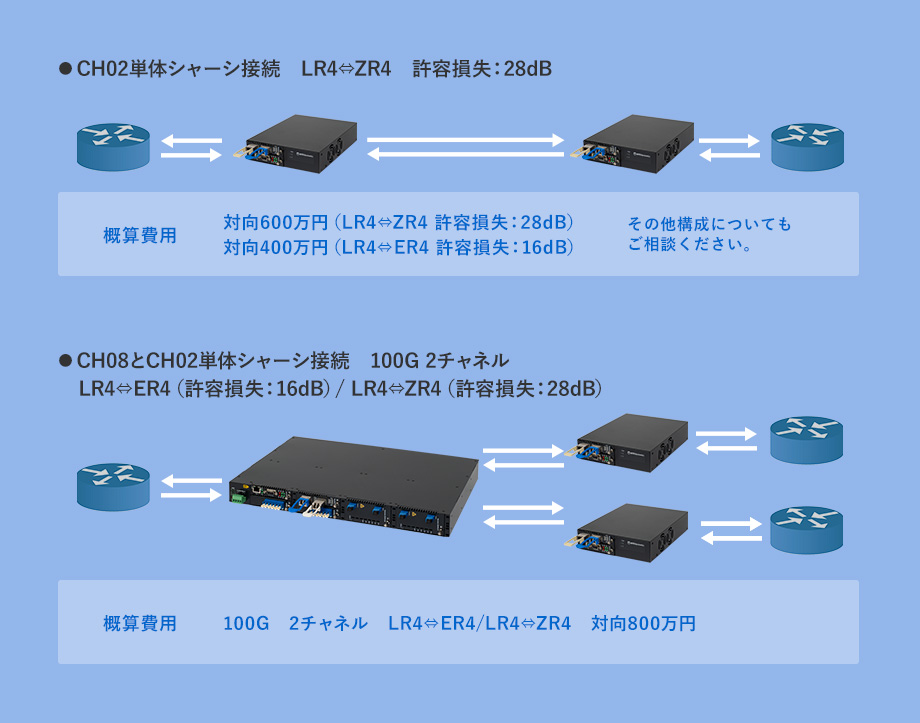

100M～100Gまでを同じシャーシで利用可能

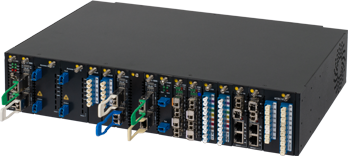

プラスレピータAccess1000アドバンスカード・XG2カード・100Gカードの混載が可能
F/Wのアップグレードで100Gカードに対応
GUIや設定方法は既存製品と同じで使いやすい。

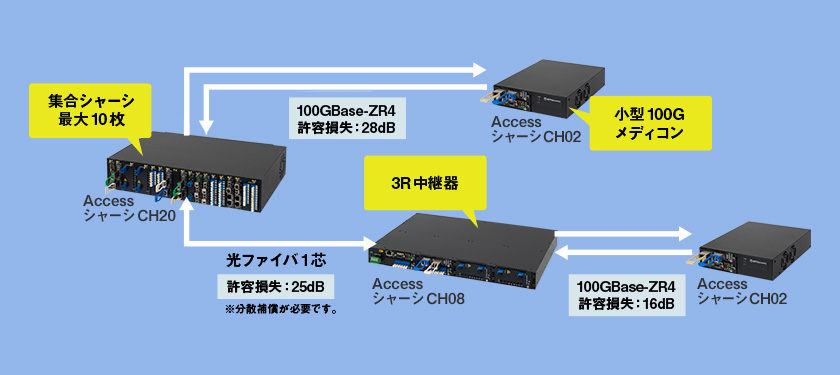

光ファイバ1芯伝送を実現し、中継局でリピータとしても動作
100GBase-SR4/LR4/ER4/ZR4に対応

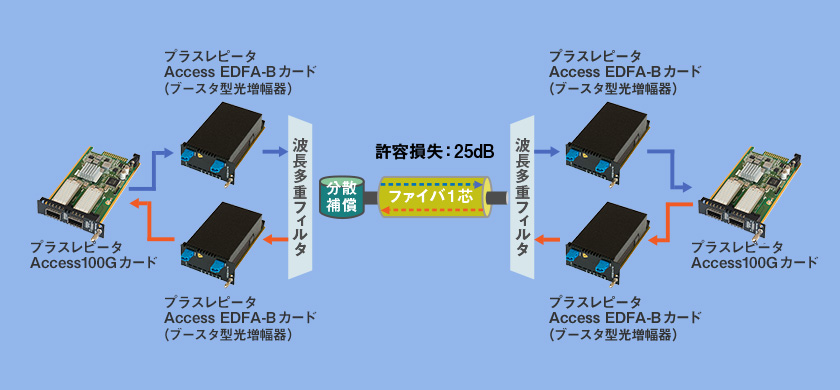

100GHｚ間隔のDWDM伝送に対応
(QSFP28 PAM4を採用（PAM4変調で100GHz間隔のDWDM伝送）

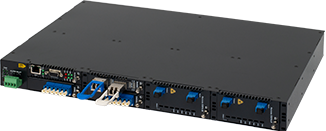

![プラスレピータアクセスシャーシ（CH08） [1U 8枚カードスロット]](img/concept_photo5.png)
![プラスレピータアクセスシャーシCH02 [単体型 2枚カードスロット]](img/concept_photo6.png)
| 対応プロトコル | プラスレピータ アクセス1000 アドバンス |
プラスレピータ アクセスXG2 |
プラスレピータ アクセス100G |
|---|---|---|---|
| 10Base-T | ● | - | - |
| 100Base-TX | ● | - | - |
| 100Base-FX | - | - | - |
| 1000Base-T | ● | - | - |
| 1000Base-X | ● | ● | - |
| 10GBase-R | - | ● | - |
| 40GBase-R4 | - | ●（2枚使用） | ● |
| 100GBase-R4 | - | - | ● |
| 1G Fibre Channel | - | ● | - |
| 2G Fibre Channel | - | ● | - |
| 4G Fibre Channel | - | ● | - |
| 8G Fibre Channel | - | ● | - |
| 10G Fibre Channel | - | ● | - |
| 16G Fibre Channel | - | ● | - |
| OC1/STM0 | - | - | - |
| OC3/STM1（155.52Mbps） | - | - | - |
| OC12/STM4（622.08Mbps) | - | ● | - |
| OC48/STM16（2.48832Gbps） | - | ● | - |
| OC192/STM64(9.95328Gbs) | - | ● | - |
| G.709 OTU2 (10.709225Gbps) | - | ● | - |
| HD-SDI/3G-SDI | - | ● | - |
| 項目 | 色 | ステータス | 内容 |
|---|---|---|---|
| PWR | 緑 | On | 電源ON、カード有効 |
| Off | 電源OFF | ||
| 点滅 | 電源ON、カード無効 | ||
| SYS | 緑 | On | システムOK |
| Off | システムNG | ||
| 点滅 | ファームウェアアップグレード中 | ||
| 100G | 緑 | On | 100G mode有効 |
| 橙 | On | 100G Alarm発生 | |
| – | Off | 100G mode無効 | |
| 40G | 緑 | On | 40G mode有効 |
| 橙 | On | 40G Alarm発生 | |
| – | Off | 40G mode無効 | |

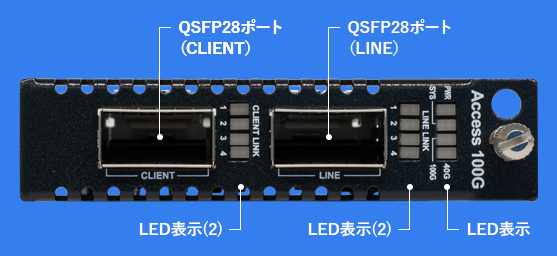

| Link1 ~ 4 | 緑 | On | Link Up & Locked ※光を受信かつCDRがロックされている状況 |
| 橙 | On | Link Down ※光受信が無い状況 | |
| – | Off | 光トランシーバ未搭載またはポート無効 |
| QSFP28 AOC | 100GBase-SR4 | 100GBase-LR4 |
|---|---|---|
 |
 |
 |
| SWと直接接続するケーブルとして利用可能 伝送距離：数m |
MMFを使用してSW間を接続するモジュールとして利用 伝送距離：100m |
SMFを使用してSW間を接続するモジュールとして利用 伝送距離：10km |
| 波長：850nm 光仕様 TX：-6～+2.4dBm/Lane RX：-10.33～+2.4dBm/Lane |
波長：1310nm（LAN-WDM） 光仕様 TX：-4.3～+4.5dBm/Lane RX：-10.6～+4.5dBm/Lane |
| 100GBase-ER4 | 100GBase-ZR4 | 100G PAM4 DWDM対応QSFP28 |
|---|---|---|
 |
 |
 |
| SMFを使用して拠点間をファイバ2芯で接続するモジュールとして利用 伝送距離：40km |
SMFを使用して拠点間をファイバ2芯で接続するモジュールとして利用（半導体光増幅器を内蔵） 伝送距離：80km |
SMFを使用して拠点間をDWDMでファイバ1芯および2芯で接続するモジュールとして利用 伝送距離：80km（分散補償と光増幅器が必要です。） |
| 波長：1310nm（LAN-WDM） 光仕様 TX：-2.5～+6.5dBm/Lane RX：-20.5～-3.5dBm/Lane |
波長：1310nm（LAN-WDM） 光仕様 TX：-2.0～+7.0dBm/Lane RX：-31.0～+4.5dBm/Lane |
波長：1550nm（ITU.T20～59） 光仕様 TX：-11.0～-8.0dBm/Lane RX：-2.0～-6.0dBm/Lane |

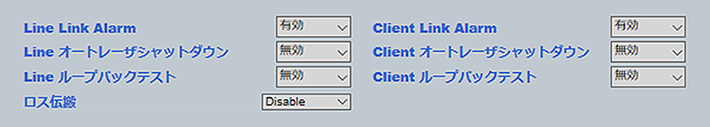

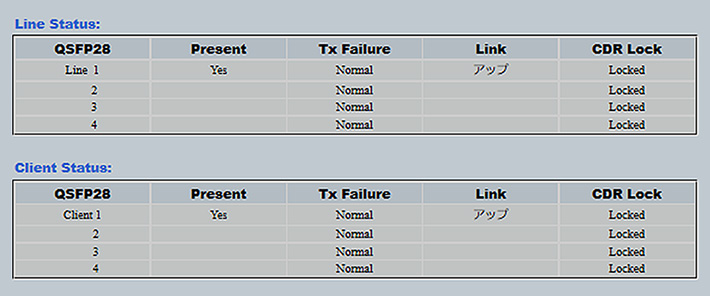

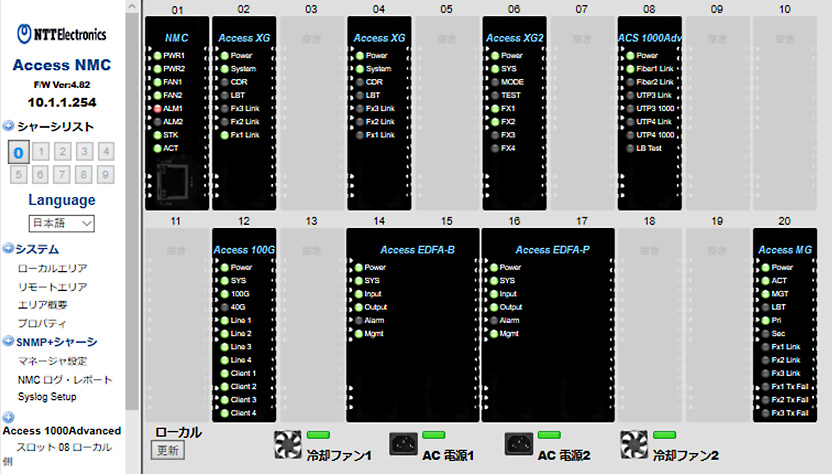

Line側/Client側のステータス確認が可能です。（レーザ異常/Link状態/CDRのロック状態）
オートレーザシャットダウン機能 / ループバック機能 / ロス伝搬機能
FEC機能
Client側 Line側のどちらにも設定が可能です。両ポートともにFEC機能を有効にすることで、3R中継装置としてもご利用いただけます。FECゲインは、4dBとなります。)

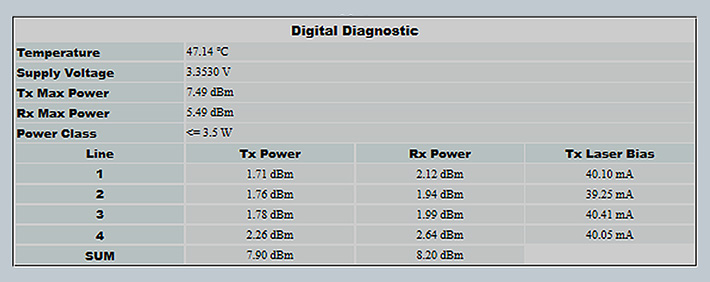

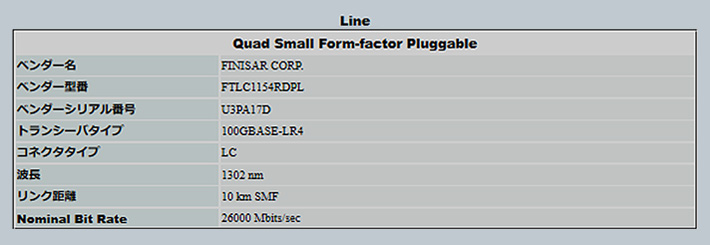

QSFP28のベンダ名/型番/シリアル番号/トランシーバタイプ等を確認することができます。また、デジタル診断機能により、各レーン毎の光送受信レベルや温度/電圧値/電流値/パワークラスの情報取得が可能です。
モジュールのベンダ情報などが表示されます
4レーンの送受信レベルとトータルパワーを確認。一次切り分けの手段として有効です。
BERT機能を搭載しており、PRBSパターン（疑似ランダムパターン）の信号発生およびチェッカー機能を使用することができます。
BERT機能は送信フレーム数、受信フレーム数、エラーカウントの表示が可能です。

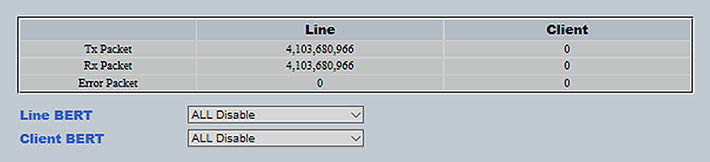

送信・受信パケット数とエラーパケット数のカウンタがあります。
